DESCRIPCIÓN

Overview

Información básica.

N º de Modelo.	DBBQ11F/DBBQ47F
Tipo	Válvula de bola flotante
Función	Válvula de purga, válvula de alivio
Temperatura	Temperatura normal
Solicitud	Uso industrial
Característica	Doble bola con válvula de aguja
Paquete de transporte	Estuche de madera contrachapada
Especificación	CE, SGS, TUV
Marca comercial	GOOLE, OEM
Origen	China (continental)
Código hs	8481804090
Capacidad de producción	10, 000PCS/año

Descripción del Producto

F-NPT/brida A105/F304/F316/F51/F55 Doble bloque y purga accionada por palanca/válvula de bola flotante accionada por engranajes/muñón DbbDescripción del Producto

Los conjuntos de válvulas de doble bloqueo y purga de Dublok tienen tres válvulas (aislamiento primario, aislamiento secundario y purga), todas integradas en un solo bloque. Si es necesario, la conexión del extremo de entrada o salida puede incorporar una válvula de retención de pistón en línea cargada por resorte. Los conectores finales son intercambiables y se pueden especificar para adaptarse a los requisitos exactos.
Nuestro conjunto de doble bloqueo y purga de válvula de bola es muy compacto y se recomienda para servicios generales. La válvula puede incorporar válvulas de aguja, de globo, de compuerta y de retención en el diseño para adaptarse a especificaciones de servicio particulares según sea necesario.Características del producto

Características de la válvula de bola Dbb de conexión F-NPT (DBBQ11F)
Aislamiento de procesos
Aislamiento de la línea de drenaje
Doble bloqueo y purga
Diseño de vástago a prueba de explosiones
Almohadilla de montaje ISO 5211
Certificado API 607 ​​a prueba de incendios
Dispositivo antiestático
Sellado bidireccional
Embalaje de bajas emisiones fugitivas
Dispositivo de bloqueo estándar
Montado directamente en la brida de la conexión de tubería, cuando se reduce la altura total.
Ayuda a reducir el peso y el costo.
Conexiones de brida conforme a ANSI B16.5.
Presión de trabajo a clase de brida.
Construcción de acero inoxidable con opciones de empaque para aplicaciones de alta temperatura.
Tapas antipolvo codificadas por colores para identificar el tipo de válvula.
Asiento de metal con metal para una compresión constante.
Vástago roscado enrollado y bruñido.
Punta endurecida para una mayor vida útil a prueba de fugas.

Especificación

Especificación aplicable de válvula de bola de doble bloqueo y purga
Estándar de diseño: ANSI B16.34 GB/T12237
Dimensión física: ANSI B16.10 GB/T12221
Dimensión de bridas: ANSIB16.10 GB/T15188.1
Prueba e inspección: API598 GB/T909

Opciones de válvula de bola Dbb de conexión F-NPT (DBBQ11F).

DN	1/2"-2"
Clase	150 libras-2500 libras
Salida	1/2"F-NPT, 3/4"F-NPT, 1"F-NPT
Respiradero	1/2"F-NPT, 1/4"F-NPT.

Configuración de la válvula de bola Dbb de conexión F-NPT (DBBQ11F)

Isonación Primaria	Aislamiento secundario	Drenar
Pelota	Pelota	Aguja
Aguja	Aguja	Aguja
Pelota	Aguja	Aguja

Características de la estructura de la válvula de bola de doble bloqueo y purga
1. El doble bloqueo y la válvula de purga han evolucionado para reemplazar y agregar el proceso de atornillar válvulas individuales para formar las válvulas en un solo cuerpo. Ahorró mucho espacio y material.
2. Diseños especiales que incluyen plumas de inyección, sondas de muestra, bloque doble y bloque simple, válvulas de retención incorporadas y limpiaparabrisas de asiento.
3. El aislamiento doble es un requisito necesario cuando se realiza el mantenimiento aguas abajo de la primera válvula de aislamiento. La ventilación de la cavidad se realiza mediante una válvula de ventilación OS&Y de bola o de globo para que la presión atrapada entre las dos válvulas de aislamiento se ventile de forma segura.
4. Estas válvulas también han evolucionado para abarcar la función de inyección de productos químicos (utilizando una pluma adecuada) y puntos de muestreo. A menudo, estas válvulas están integradas en válvulas de retención.
5. Fire Safe según BS6755/API 6FA/API 607, ya que cada punto de sellado está proporcionado por un sello secundario a prueba de fuego en grafito. Los asientos blandos de las válvulas también cuentan con un sello secundario de metal con metal en caso de incendio.
6. El diseño de la válvula puede ser de tipo muñón o flotante, vástago anti-explosión y típicamente diseño de asiento SPE. El puerto de drenaje normalmente se proporciona con una válvula de bola flotante, que se instalará con la línea de drenaje del usuario final. Los asientos de la válvula pueden ser blandos o metálicos. al metal con revestimiento duro.
Solicitud

Aplicaciones
Conexiones de instrumentos HP para mantenimiento en línea
Ventilaciones de proceso
Drenajes de proceso
Medidores de nivel
Puntos de inyección (con control)

Detalles de producto

Piezas y materiales principales.

NO	Nombre de la pieza	Material
		ES	ASTM
1	Cuerpo de la válvula	WCB	A2116-WCB
2	anillo de sellado	PTFE	PTFE
3	Esfera	1C18Ni9Ti	SS304
4	Tuerca	35	A194-2H
5	Semental	35CrMoA	A193-B7
6	el cuerpo de piedra	WCB	A216-WCB
7	Calce	Grafito + acero inoxidable	B12.10-304F/.G
8	Relleno	PTFE	PTFE
9	prensaestopas	WCB	A2116-WCB
10	pieza de localización	25	A105
11	Anillo	65 millones	AISI 1066
12	Manejar	K33	A47-667 Gr.32510
13	Vástago de válvula	1Cr33	A276-410
14	Tornillo	35	A193-B7
	arandela de empuje	PTFE	PTFE

Parametros del producto

Tamaño:	2" ~ 24" (DN50~DN400)
Presión:	Clasificaciones ANSI 150# ~ 2500# (PN16~PN420)
Estructura:	Diseño de cuerpo de 3 piezas.
Conexiones:	Conexiones RF RTJ BW
Cuerpo material:	ASTM A105, A182 304, A182 316, A182 304L, A182 316L, A182 F6A, A182, F51, A182 F53, F22 Aleación
Material de la bola:	ASTM A105, A182 304, A182 316, A182 304L, A182 316L, A182 F6A, A182, F51, A182 F53, F22 Aleación
Material de los asientos:	PTFE/RTFE(≤120ºC), NYLON (≤80ºC), PEEK/PPL (≤250ºC)
Conducir significa:	Manual, engranaje helicoidal, etc.
Dirección del flujo:	bidireccional
Medio aplicable:	Agua de mar, todo tipo de ambiente hostil.

Bases de diseño	serie GB	Serie estándar americana
Estándar de diseño	GB/T12237	AP16D	ANSI B16.34
Longitud de la estructura de conexión de brida	GB/T12221	AP16D	ANSI B16.10
La longitud de la estructura (soldadura)	GB/T15188.1	AP16D	ANSI B16.10
Brida de conexión	GB/T9113 JB/T79 Hg20592	ANSI B16.5
Extremos para soldar a tope	GB/T12224	ANSI B16.25
Prueba e inspección	GB/T9092	AP16D	AP1598

Dimensiones principales

Diámetro nominal	15	20	25	40	50	sesenta y cinco	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
l	108	117	127	165	191	191	203	229	356	394	457
h	59	63	75	95	142	142	152	178	252	272	342
W.	130	130	160	230	400	400	400	650	1050	1050	1410
Peso (kg)	2.5	3	5	7	15	19	19	33	58	93	160

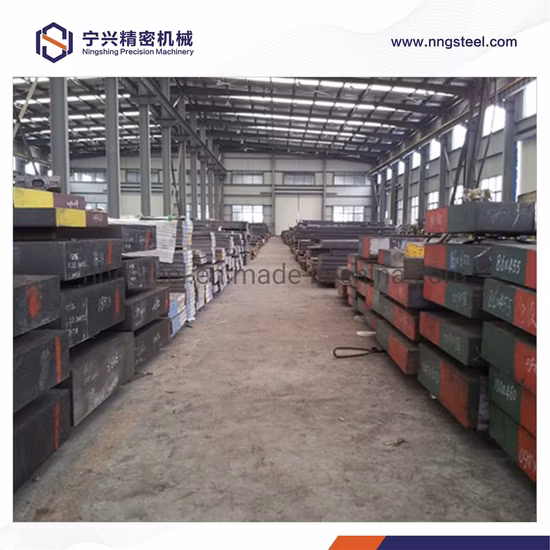

View of the factory
